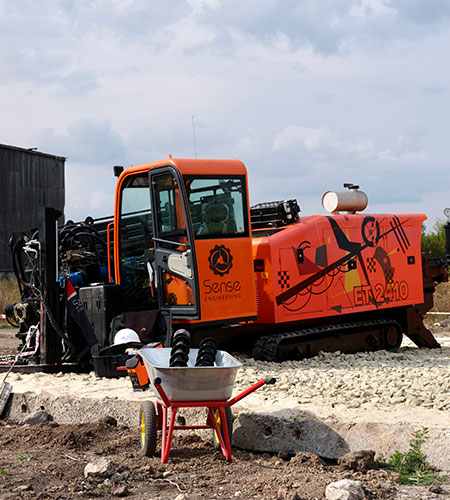

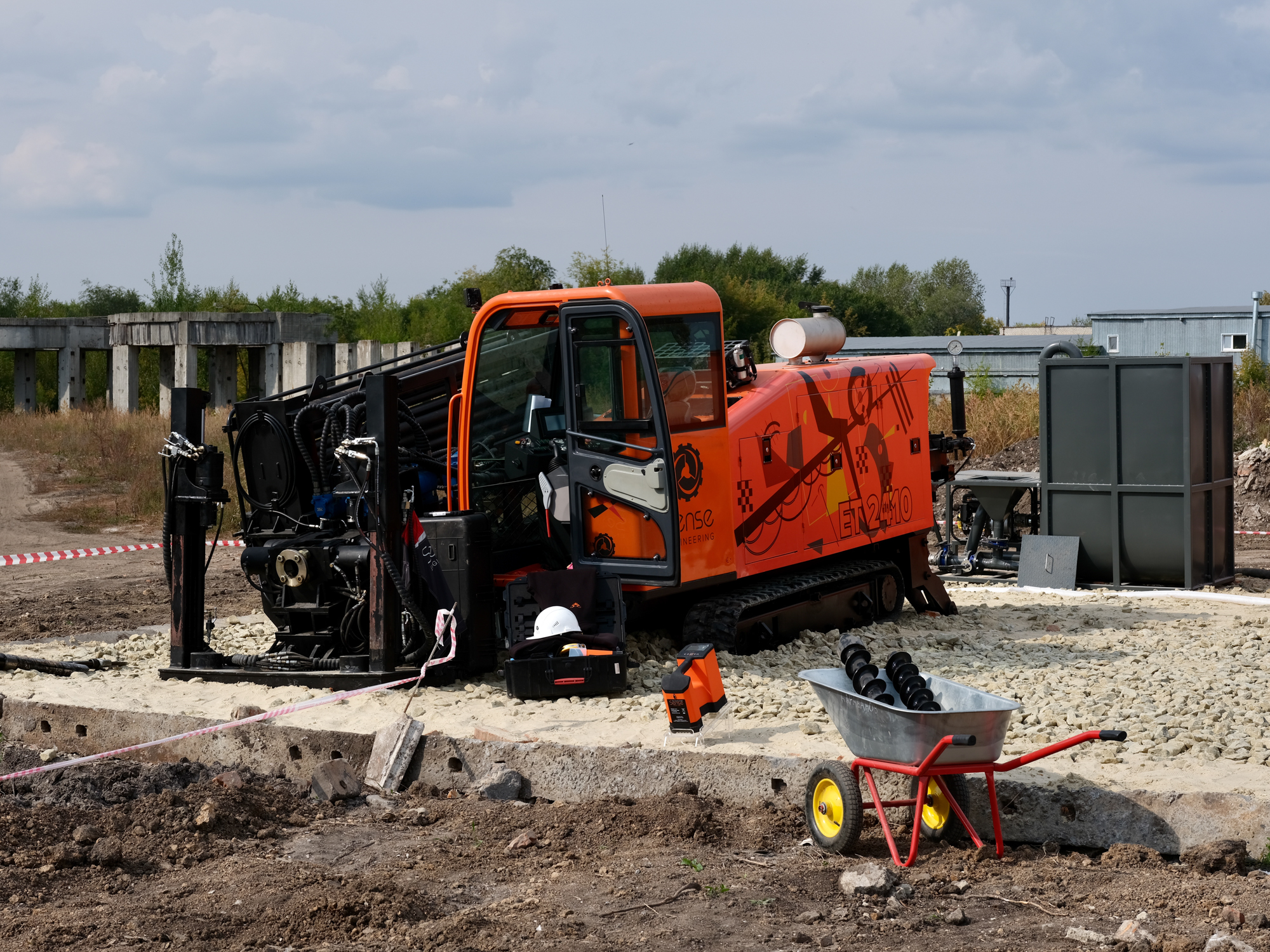

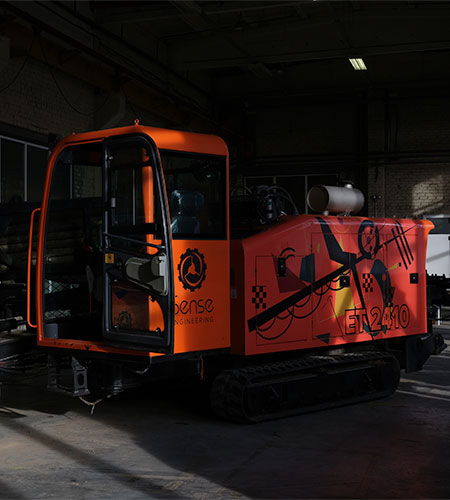

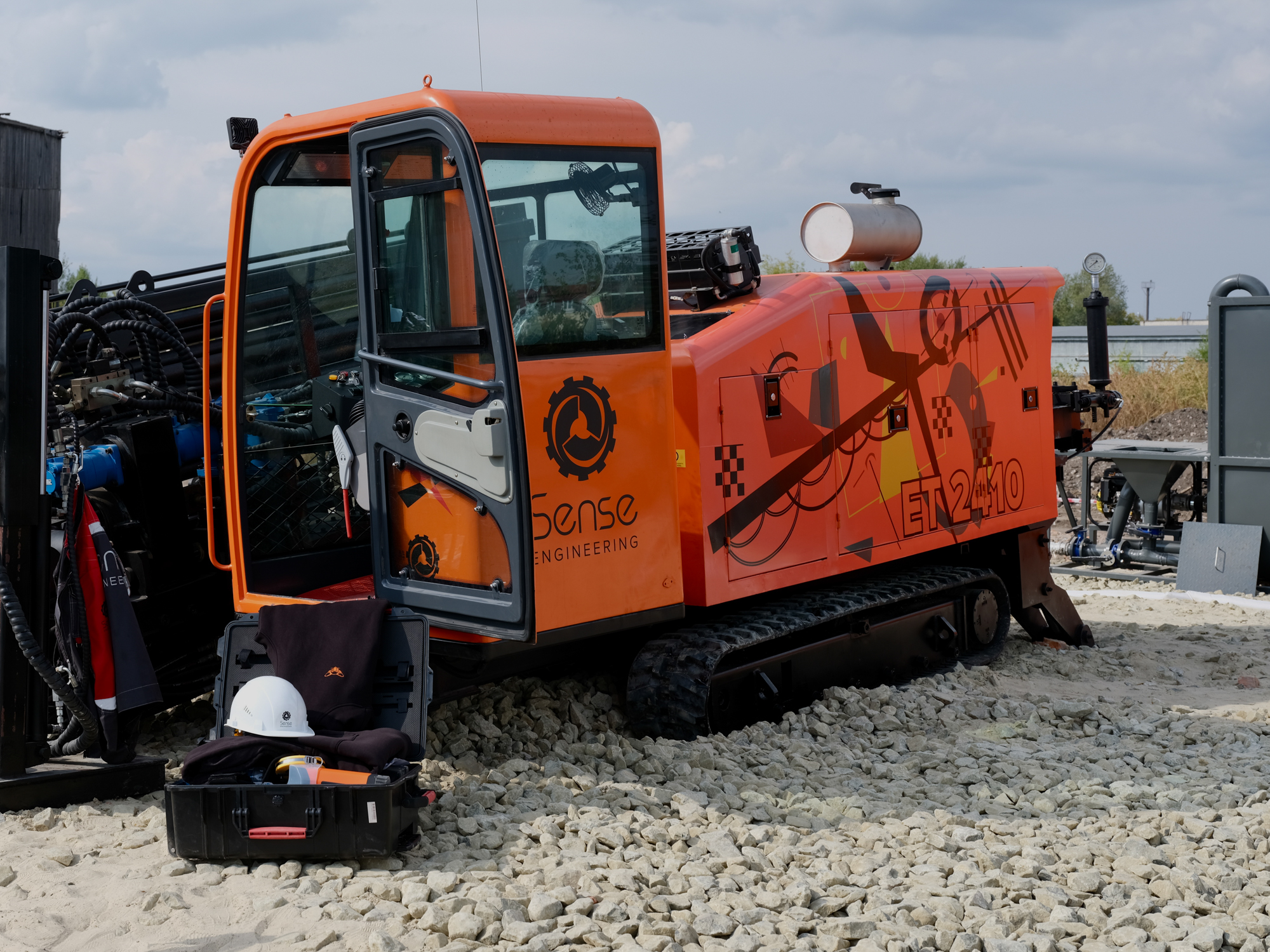

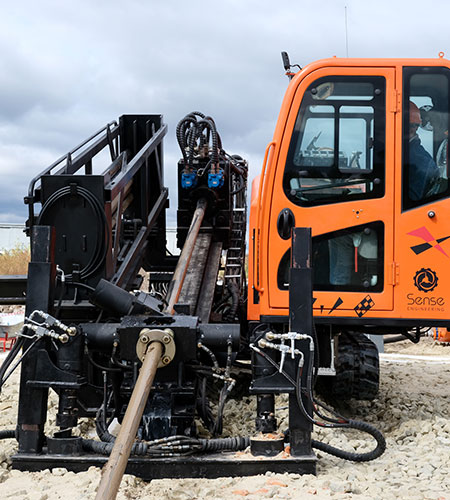

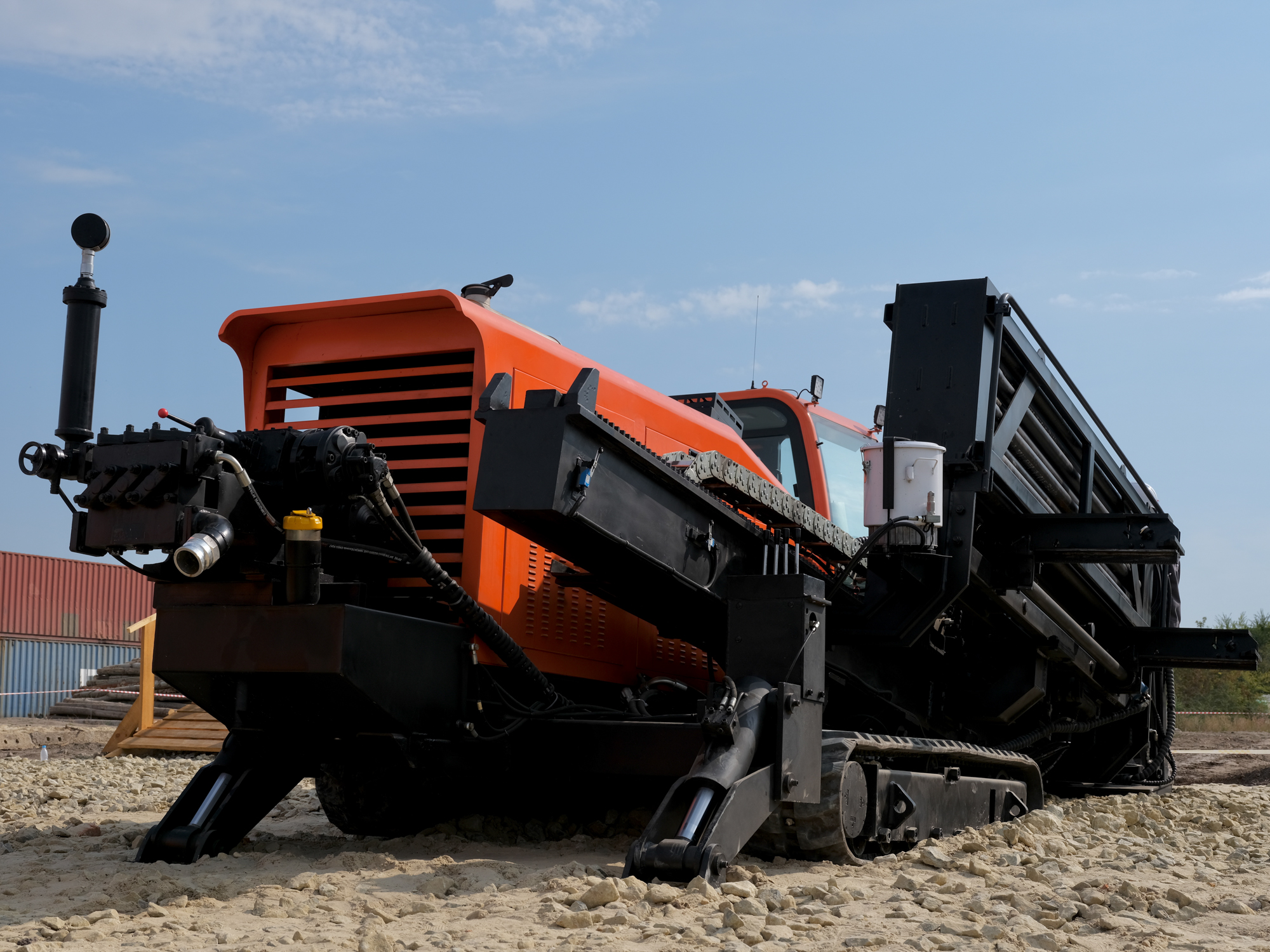

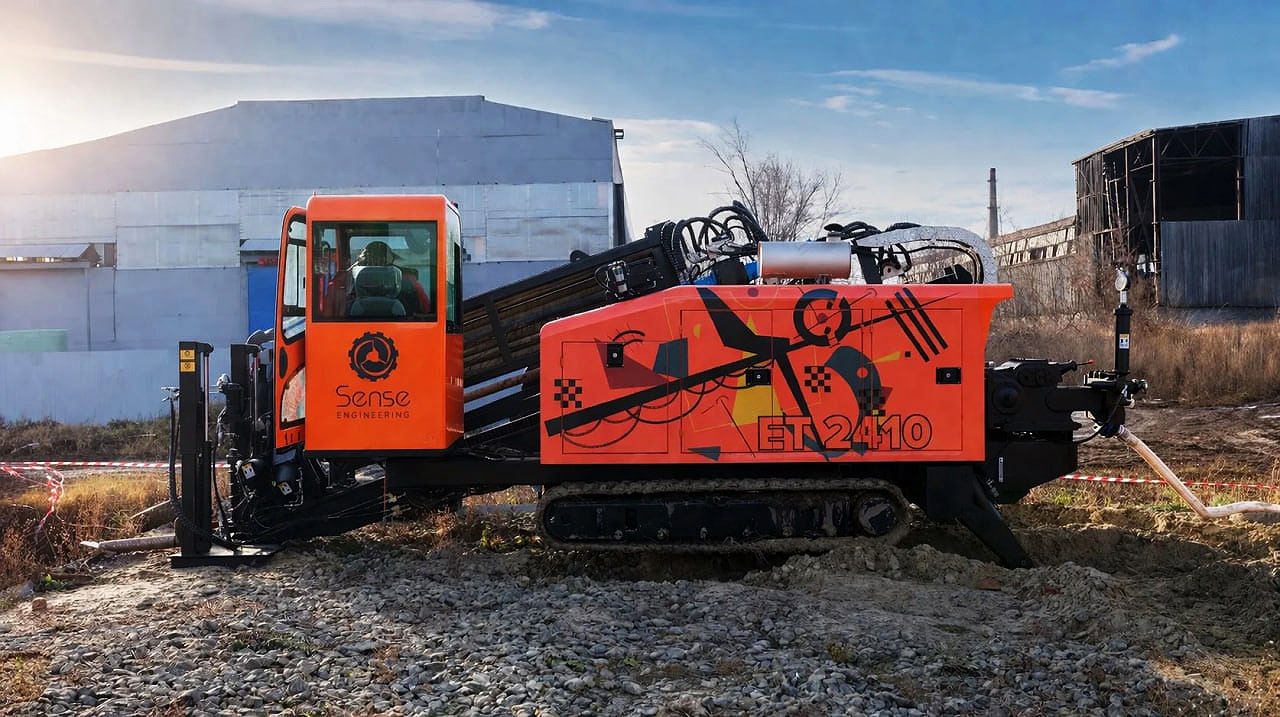

Буровая установка
.svg)
Буровые установки ЕТ разработаны для обеспечения максимальной производительности при выполнении широкого спектра задач. Все модели обеспечивают оптимальное сочетание вращения, тяги и промывки при низком расходе ресурсов и расходных материалов. В сочетании с низким износом, установки марки ЕТ, особенно эффективны и экономичны.

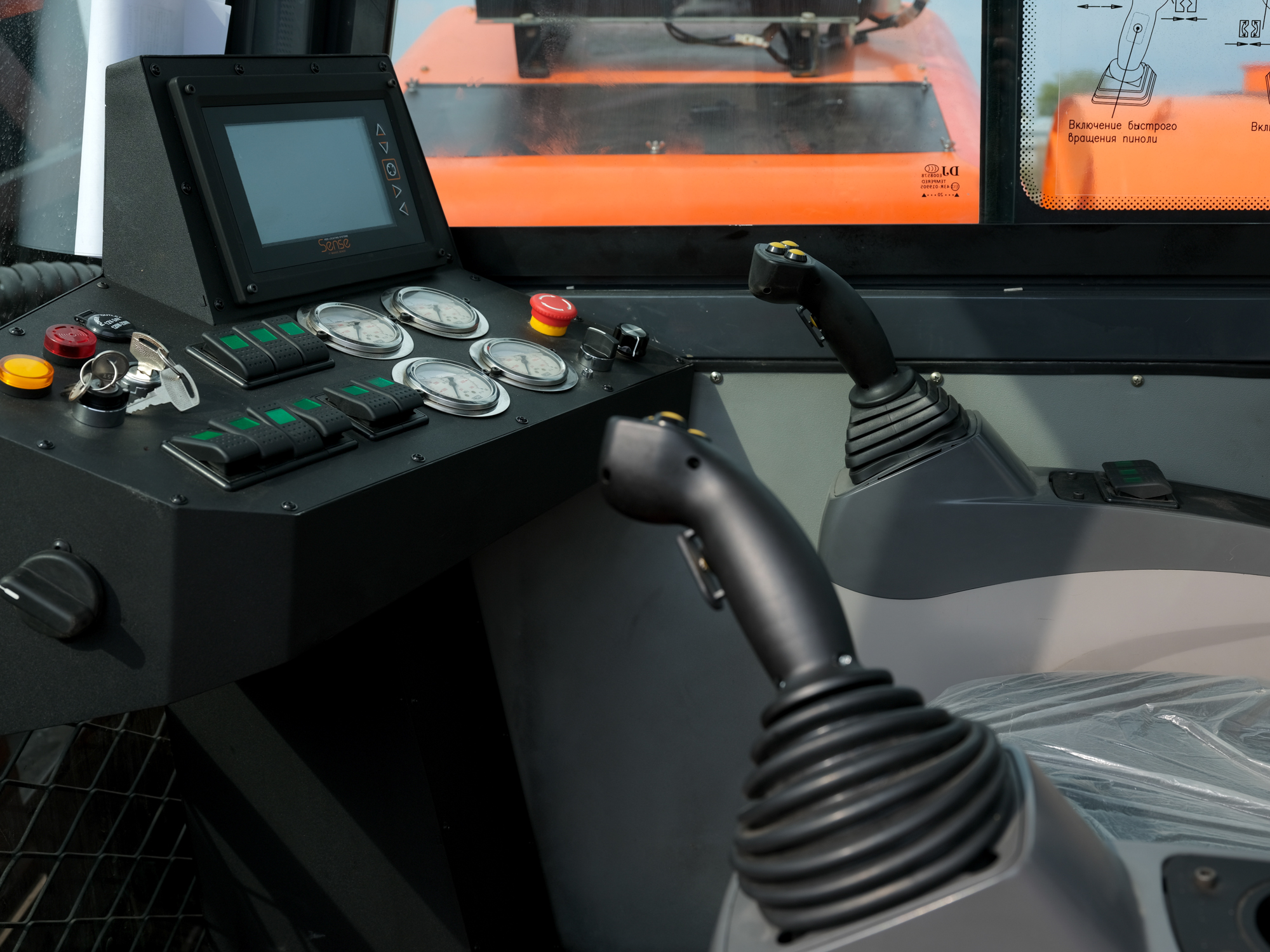

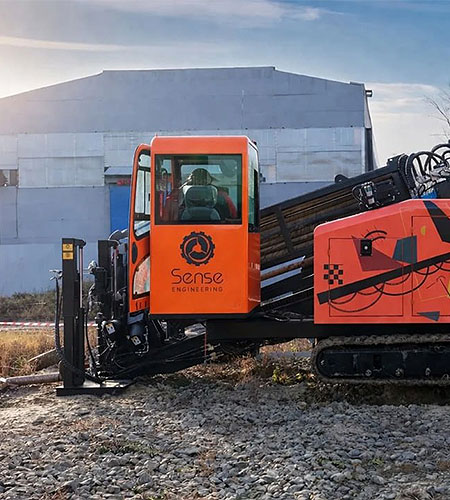

Все установки ЕТ обеспечивают максимальный комфорт в работе. Управление процессом строительства скважины осуществляется из кабины оператора, поворачивающейся на 90°. Удобное управление с помощью двух 7-кнопочных джойстиков, эргономичное расположение приборов, органов управления и узлов установки — рабочее место, которое не захочется покидать.

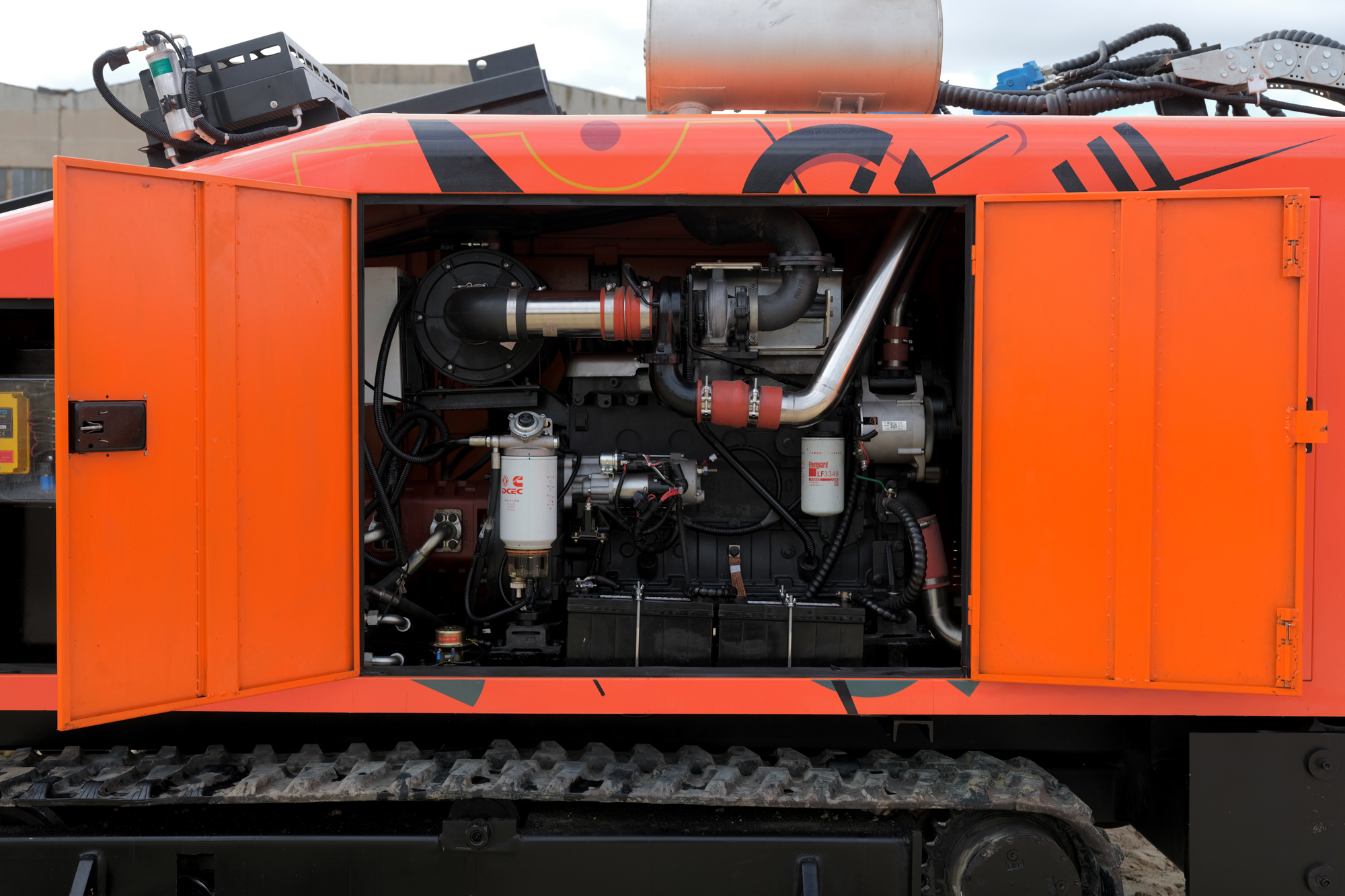

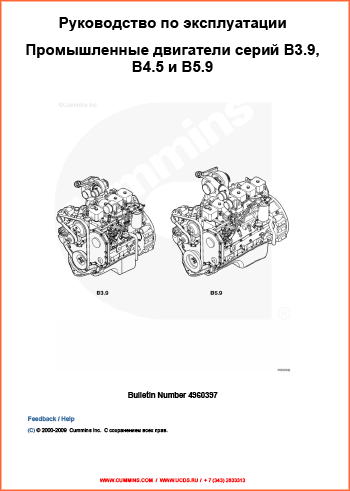

Двигатель |
Cummins© QSB4.7-C180-31 |
|---|---|
Топливо |
дизель |
Мощность двигателя |
132 кВт |
Экологический стандарт |
Евро-3 |
Система охлаждения |
жидкостная |
Тип двигателя |
турбированный |
Количество цилиндров |
6 |
Объем двигателя |
4,7 л |
Скорость вращения (макс) |
3300 об/мин |
Номинальная скорость вращения |
2400 об/мин |
Аккумулятор (2 шт) |
24 В |
Гидромотор вращения |
Danfoss |
|---|---|
Гидромотор тяги |
Danfoss |
Гидромотор податчика штанг |
Danfoss |
Гидронасос (3 секции) |
Jinan |
Длина |
6100 мм |
|---|---|
Ширина |
2300 мм |
Высота |
2400 мм |
Вес (без кассеты штанг) |
9300 кг |
Бак гидравлик |
220 л |
|---|---|
Топливный бак |
150 л |
Масло двигателя |
16 л |
Охлаждение двигателя |
40 л |
Длина буровых штанг |
3000 мм |
|---|---|
Диаметр по телу |
73 мм |
Тип резьбы шпинделя |
NC-23 |
Количество штанг в кассете |
40 |
Сменная касета для штанг |
опция |
Максимальное безопасное тяговое усилие |
372 кН |
|---|---|
Максимальное безопасное усилие на вращение |
13000 кН |
Установка ГНБ• Буровая установка ET2410 |
7 500 000 ₽ |
|---|---|
Буровой инструмент• Буровая штанга 100 шт Ø73x3000 мм, NC23 |
2 200 000 ₽ |
Дополнительная кассета |
400 000 ₽ |
НСУ ЕТ Микс 5 (бензин), |
750 000 ₽ |
Система локации SNS 7t NV C1 |
853 860 ₽ |
